概述

TGD型鋼絲繩芯膠帶斗式提升機是我公司結合國內生產使用實踐而開發的新一代產品，該產品有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等特點。適用于干散粉狀物料或小粒狀物料垂直提升，廣泛應于建材、冶金、化工、糧食、電力等行業散狀物提升系統，是新型干法水泥廠窯尾入生料，生料均化庫、水泥庫物料上取代國外同 規格產品的理想替換設備。

工作原理

TGD提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條嚙合驅動產生動載荷，較鏈條更輕便，工作平穩，能以更快的運動速度達到更高的生產率，在同樣的生產條件下，膠帶因其工作速度高和自重較輕，可使物料線載荷和牽引構件的線載荷減少，從而減少整機的尺寸和自重。同時由于膠帶具有良好彈性和柔韌性，在料斗進行裝載時有減振作用，由于采用了高強度鋼絲繩芯膠帶，可使提升機的提升高度和輸送量大為提高，因而該產品具有良好的發展前景。

性能特點

1、提升高度高，單機高可達到100m。

2、輸送能力大，可達到1260m3/h。

3、物料溫度可達120℃。

4、料斗間排列緊密，連續提取，連續卸料。

5、使用壽命大，運行可靠性好，無故障時間可超過3萬小時。

6、功耗低，與一般提升機相比節約能耗30%以上，使用成本低。

7、操作維修方便，易損件少，維護費用比一般斗式提升減少80%以上。

8、結構精度高，強度大，外觀美觀。

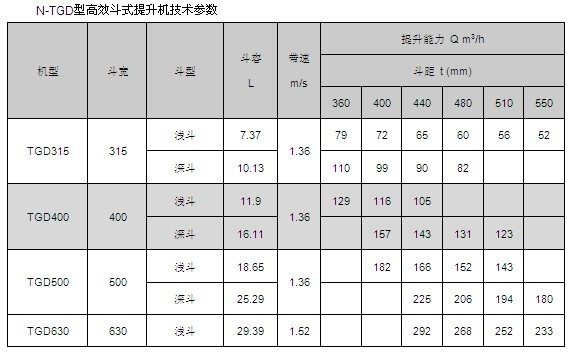

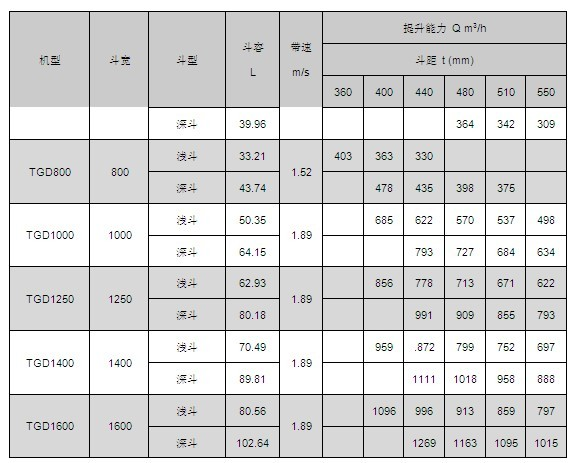

技術參數

品質保證

1、驅動裝置采用直交軸硬齒面減速機與提升機主軸直聯，結構緊湊、合理、可靠，電機與減速機間采用液壓偶合器，實現柔性傳動，并實現對電機的過載保護；減速機上配備逆止裝置，防止倒轉；配有輔轉電機，方便檢修。
2、采用特殊設計的防撕裂高強度鋼絲繩膠帶，配有特殊設計的膠帶頭和料斗固定件，使膠帶在運行中不脫開、不撕（斷）裂，大大提高了膠帶的使用壽命；對同一機型的設備， 通過改變料斗間距，從而改變不同的輸送能力，以滿足不同的設計要求。
3、頭部滾筒設計采用自動對中裝置，滾筒包膠采用高性能橡膠，使用壽命長，摩擦力大。
4、中部機殼采用雙通道優化設計，避免相對高速運行的膠帶帶來的渦流干擾，并設有加強角鋼。
5、尾部滾筒采用輪輻式設計，有效排出附著在膠帶上的物料，提高膠帶的使用壽命；尾部采用雙臂同軸重力張緊裝置；同步調節尾部滾筒行程。尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀、速度檢測儀。
